Ficha técnica Pergoslide insulado

PERGOSLIDE INSULADO

Privacidad acústica

Pergoslide insulado

Ha sido meticulosamente diseñada para quienes priorizan la privacidad y el aislamiento en sus espacios exteriores. Con paneles acústicos de poliestireno expandido de 76 mm de grosor, esta pérgola retráctil no solo garantiza un ambiente completamente silencioso, sino que también ofrece una barrera visual total. La inclinación del 10% en su diseño retráctil asegura una evacuación eficiente del agua, manteniendo la funcionalidad y la estética moderna sin comprometer el confort.

Posee una estructura altamente hermética que minimiza la transmisión de sonido. Los paneles pueden ser fijos o retráctiles, en cuanto a los paneles fijos pueden ser con un diseño recto o inclinado, integrándose perfectamente con la arquitectura circundante.

Además, se convirtió en una solución robusta y longeva para cualquier proyecto exterior.

características técnicas

Estructura elaborada en perﬁles de aluminio 6063-T5 o 6063-T6.
Acabado laqueado con pintura electrostática en polvo o anodizado.
Tornillería y sujeciones de acero inoxidable- Pendiente del 10%
Puede cubrir hasta 81 m² en la conﬁguración de triple módulo.
Resistente a vientos de hasta grado 9° en la escala Beaufort
Motor de torque con doble transmisión Toscana.
Mando de control remoto RTS, motor e iluminación, opción vía celular.
Todos nuestros productos son ¨ALL SEASONS¨.
Si la reglamentación local de la instalación requiere un poste mas resistente, nuestro sistema permite doblar el espesor del poste sobre todo el largo y aumentar su resistencia mecánica hasta un 45 %.

PERFILES PANEL insulado

Este conjunto de perfiles de aluminio está diseñado para conectar el panel insulado con el sistema de transmisión, lo que permite que cada panel se desplace de manera fluida, haciendo que la pérgola sea completamente retráctil.

A	PERFIL RODACHIN PANEL INSULADO
B	PERFIL U SUPERIOR PANEL LONGITUDINAL
C	PERFIL U PANEL LATERAL
D	PERFIL U INFERIOR PANEL LONGITUDINAL

perfiles RIEL PARA PANEL INSULADO

Los perfiles rieles están diseñados para guiar los paneles insulados. Según su configuración, pueden acoplarse para formar rieles más amplios, aumentando la capacidad de acceso a los paneles y permitiendo una proyección de hasta 6 metros.

A	PERFIL VIGA SUPERIOR PANEL INSULADO
B	PERFIL VIGA CENTRAL PANEL INSULADO
C	PERFIL VIGA INFERIOR PANEL INSULADO

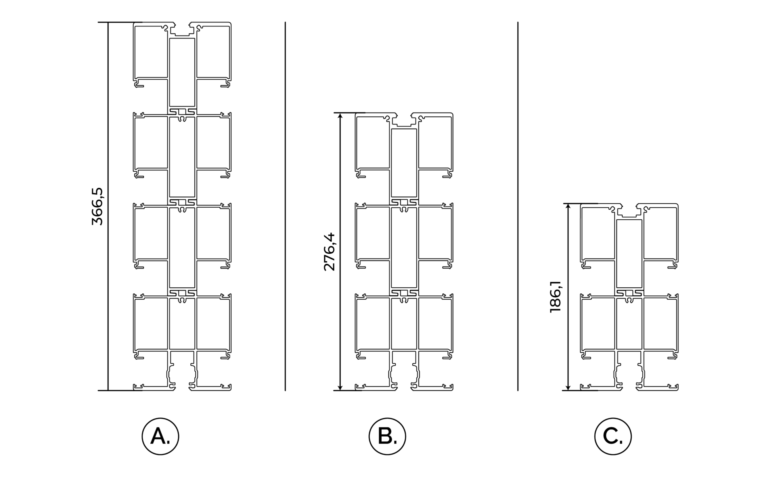

porcentage de apertura según altura del riel

A	8 PANELES - 88% APERTURA
B	7 PANELES - 86% APERTURA
C	6 PANELES - 83% APERTURA

perfiles de la estructura

Son los perfiles cuya función es servir como carril para que a través de ellos se muevan los carros que despliegan las palillas.
Estos perfiles están presentes en todos y cada una de nuestros pergoslide Glass.

A	PERFIL RIEL SUPERIOR PERGOSLIDE
B	PERFIL RIEL DOBLE INTERMEDIO PERGOSLIDE
C	PERFIL RIEL SENCILLO INTERMEDIO PERGOSLIDE
D	PERFIL RIEL INFERIOR PERGOSLIDE
E	PERFIL POSTE 150 X 150 MM

DISTANCIA MAXIMA ENTRE POSTES

La modulación máxima para sistemas de vidrios retráctiles permite la instalación de postes a una distancia de hasta 4.5 metros entre ejes, lo que proporciona una estructura sólida y estable. Además, la proyección máxima de estos sistemas puede alcanzar los 8 metros, ofreciendo una cobertura amplia y eficiente. Estas características hacen que estas pérgolas de vidrio retráctiles se destaquen en el mercado, posicionándolas como una de las opciones más grandes y versátiles disponibles. Gracias a su diseño innovador y su capacidad para cubrir grandes áreas, estas pérgolas son ideales tanto para espacios residenciales como comerciales, proporcionando una solución elegante y funcional para proteger contra las inclemencias del tiempo sin sacrificar la estética.

tipos de instalación

con postes

Este tipo de configuración permite instalar la pérgola a la fachada directamente desde los rieles; En frente, dependiendo de la longitud, es soportada por 2 o más postes.

ENTRE MUROS

Este tipo de configuración permite instalar la pérgola a la fachada a partir de tensores, dejando la vista panorámica libre de cualquier poste. Para proyecciones menores a 4.5 M se requiere un tensor sencillo por riel.

motor

Nuestras pérgolas poseen un motor exclusivo para la marca Toscana, el cual esta compuesto por dobles ejes de transmisión y torque, lo cual permite una permanente y máxima tensión en la lona cuando esta extendida, evitando cualquier empozamiento de agua.

CONTROL REMOTO: Controla hasta 15 motores, permite la dimerización, cambio de color, encendido y apagado de hasta 4 circuitos de la cubierta.

Especificaciones Motor Doble Transmisión

110V-60HZ (UL) - 220V/30 Hz (CE)	130 V	220 V
MOTOR DOBLE TRANSMISIÓN	130 V	220 V
Rated Torque (Nm)	2x25	2x25
Rated Speed (Rpm)	26	32
Rated Current (A)	2.22	4.58
Rated Power (kw)	490	550
Degree of Protection (IP)	IP44	IP44
Maximum Limit turn (Turn)	∞	∞
Running Time (Min)	>4	>4
Temperature (°C)	-10C°/50°c
L1/L2(mm)	545/411
Certification	UL	CE

Estructura elaborada en perﬁles de aluminio 6063-T5 o 6063-T6.
Acabado laqueado con pintura electrostática en polvo o anodizado.
Tornillería y sujeciones de acero inoxidable- Pendiente del 10%
Puede cubrir hasta 81 m² en la conﬁguración de triple módulo.
Resistente a vientos de hasta grado 9° en la escala Beaufort
Motor de torque con doble transmisión Toscana.
Mando de control remoto RTS, motor e iluminación, opción vía celular.
Todos nuestros productos son ¨ALL SEASONS¨.
Si la reglamentación local de la instalación requiere un poste mas resistente, nuestro sistema permite doblar el espesor del poste sobre todo el largo y aumentar su resistencia mecánica hasta un 45 %

características técnicas

La estructura del Pergoslide insulado se compone de paneles de vidrio fijos que proporcionan una protección constante. Esta estructura puede ser fija con un diseño recto o inclinado, adaptándose mejor a tu espacio. La inclinación de la estructura fija puede alcanzar hasta un 15%, ofreciendo una mayor flexibilidad en su instalación y asegurando una evacuación eficiente del agua de lluvia.

El sistema Pergoslide Glass incorpora un pergoflex debajo, proporcionando un control eficiente de la luz solar y mayor privacidad. Además, gracias a los paneles de vidrio de 8 a 16 mm de espesor, el Pergoslide Glass proporciona una notable reducción del ruido exterior, creando un ambiente más tranquilo.

Perfiles vigas PARA VIDRIOS fijos

Los perfiles rieles son los encargados de guiar los paneles de vidrio. Según su proyección, pueden acoplarse para formar rieles más grandes con mayor capacidad de acceso a los paneles de vidrio, permitiendo alcanzar una proyección de hasta 8 metros.
