LITE PERGOLAM
Pergolam es una pérgola bioclimática la cual está construida completamente con perfiles de aluminio; Gracias a sus lamas de 26 cm de ancho al abrirlas, permite el paso de la luz y la brisa dando una mayor sensación de apertura, puesto que posee un sistema de giro continuo o por etapas de 0°, 50°, 100°, y 150°, y cuando se cierra lo hace de manera totalmente hermética impidiendo el paso de la luz y el agua. El ensamble de todos sus componentes se hace a través de un sofisticado sistema de conexiones con piezas en acero inoxidable, nylon de alta resistencia y perfiles en aluminio especialmente diseñados para que no quede a la vista ningún tornillo o cable.
Garantiza una gran resistencia a los fuertes cambios climáticos y vientos hasta de 80 Km/h además de la resistencia a la nieve logrando soportar el peso de una capa de 50 cm de altura de nieve fresca en su mayor extensión, para no perder la garantía esta nieve debe ser retirada o el Pergolam tendrá que ser equipado de un sistema de calefacción que derretirá la nieve evitando la acumulación y congelación de la misma, lo que aumentará considerablemente su peso.
CARACTERÍSTICAS TÉCNICAS
– Estructura elaborada en perfiles de aluminio 6065-T6.
– Acabado laqueado con pintura electrostática en polvo o anodizado.
– Tornillería y sujeciones de acero inoxidable.
– Puede cubrir hasta 24 m² por módulo.
– Pendiente de lamas entre 0,5 y 1,5%.
– Resistente a vientos de hasta grado 10 en la escala Beaufort.
– Motor telescópico de 24 V de 1500 N/m.
– Opción de Motor Manual 1/16 con manivela
– Mando de control remoto RTS, motor e iluminación, opción vía celular.
– Todos nuestros productos son ALL SEASONS¨.
MODELO
DISEÑO HORIZONTAL
| A | SOLAPA |
| B | VIGA |
| C | LAMAS |
| D | POSTE |
| E | CANAL |
PERFILES RIELES
Son los perfiles cuya función es servir como carril para que a través de ellos se muevan los carros que despliegan las palillas.
| VIGA CANAL | 45.5 X 276 X 150 X 77.2 |
| POSTE | 150 X 150 |
| ALMA-POSTE | 143 X 143 |
| LAMA NEÓN | 48 X 270 |
TIPOS DE INSTALACIÓN
GAZEBO
Este tipo de configuración permite instalar la pérgola de manera autoportante, es decir, sin necesidad de alguna fachada, a partir de postes que soportan los rieles en cada extremo.
CON POSTES
Este tipo de configuración permite instalar la pérgola a la fachada directamente desde los rieles; En frente, dependiendo de la longitud, es soportada por 2 o más postes.
ENTRE MUROS
Este tipo de configuración permite instalar la pérgola a dos fachadas, una posterior y otra frontal, evitando el uso de cualquier estructura de soporte, sean postes o tensores, logrando un área cubierta limpia, sin ningún elemento que afecte la visual.
TENSOR SENCILLO
Este tipo de configuración permite instalar la pérgola a la fachada a partir de tensores, dejando la vista panorámica libre de cualquier poste. Para proyecciones menores a 4.5 M se requiere un tensor sencillo por riel.
TENSOR DOBLE
Este tipo de configuración permite instalar la pérgola a la fachada a partir de tensores, dejando la vista panorámica libre de cualquier poste. Para proyecciones mayores a 4.5 M se requiere un tensor doble por riel.
MEDIDAS GENERALES
ENTRE MUROS

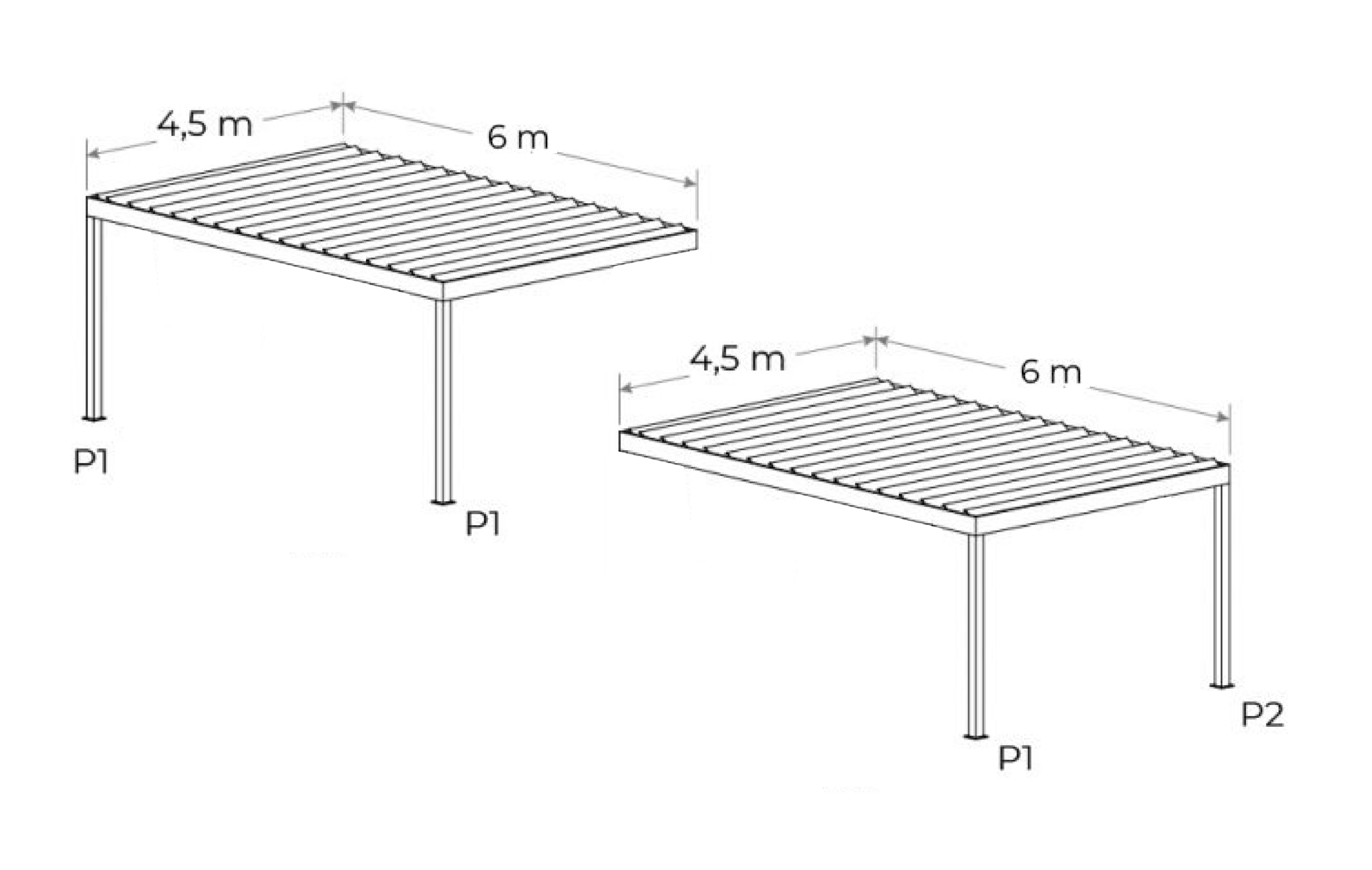

CON POSTES

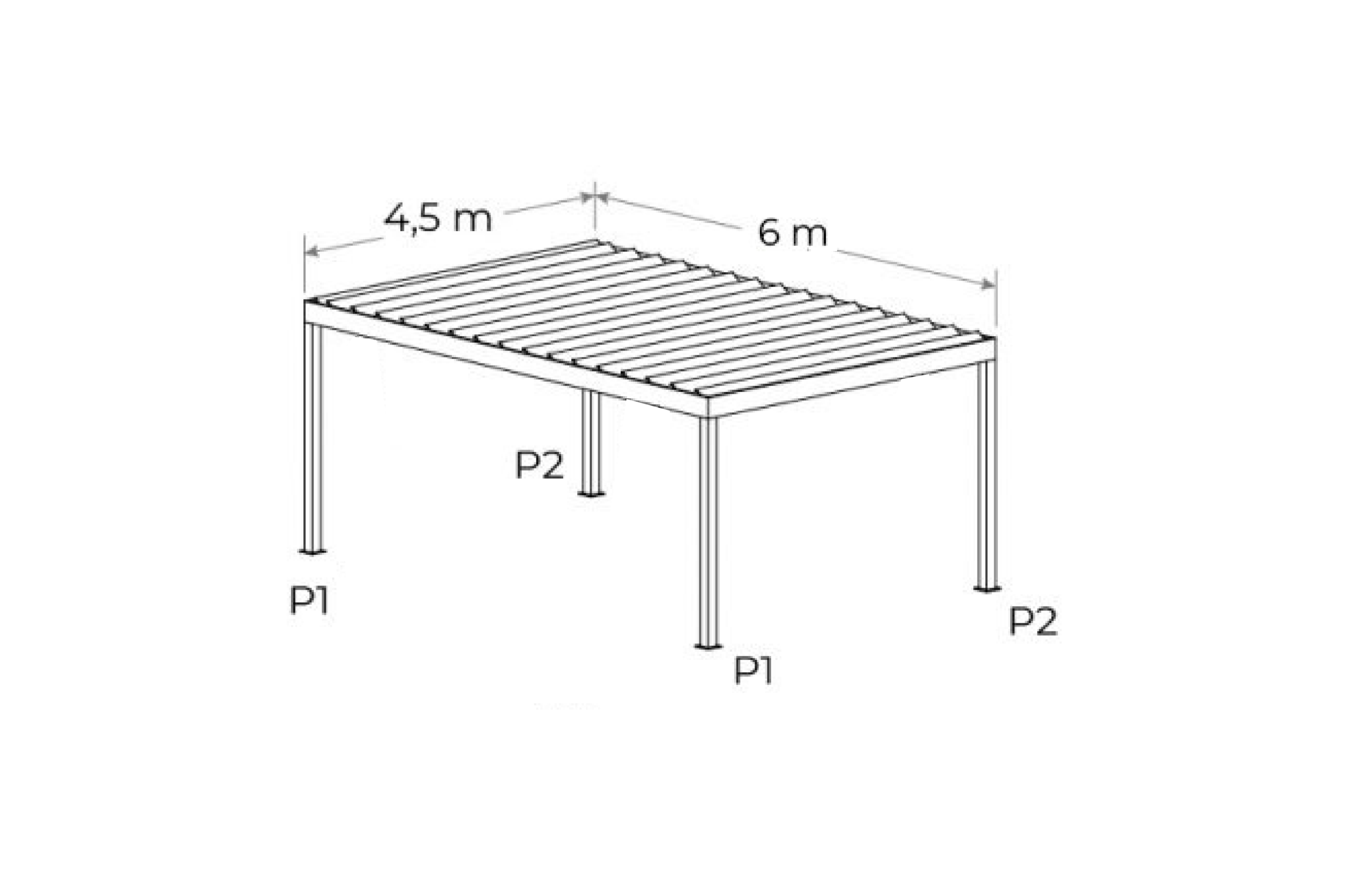

GAZEBO
CON TENSORES
TIPOS DE ANCLAJE
SUJECIÓN DE POSTE A ESTRUCTURA
LAMAS Y CANALIZACIÓN
El Pergolam cuenta con un sistema de canalización perimetral diseñado para la evacuación de grandes caudales de agua, en caso de lluvia, estos son recogidos en la canal de la pérgola y direccionados a los postes de esta, así mismo, si se desea una evacuación del agua recogida mas direccionada se debe adaptar tubería PVC o cadenas para el desagüe.
Pendiente Lama (0.6 – 1.5 %)
Pergolam cuenta con perfiles lamas, los cuales funcionan como pequeñas canales que dirigen el agua a la viga canal. Estas poseen un cierre impermeable gracias a su sistema de traslape y cierre hermético producido por un perfil silicona diseñado especialmente para esta función. Esta silicona soporta altas temperaturas y evita que el empaque se adhiera a la otra lama afectando la apertura de la pérgola en caso de fuertes temperaturas por el sol.
Pergolam cuenta con un sistema de canalización de agua con pendiente a través de su perfil lama y su canal, haciéndolo mucho más eficiente y evitando el estancamiento de agua en la lama. De igual forma, debe tenerse en cuenta que puede haber caída de agua al momento de abrir y accionar las lamas después de una lluvia reciente.
Nuestros patentados ejes antisísmicos funcionan como mecanismo de protección, evitando que las lamas se desconecten ante fuertes vientos y movimientos sísmicos.
ILUMINACIÓN
Cuenta con un sistema de iluminación LED el cual puede ser instalado en los perfiles palillas para iluminar la cubierta, este puede ser a través de tira LED o bombillos SPOTS; se puede instalar en las vigas frontales y traseras para conseguir una iluminación perimetral y también en los postes los cuales pueden ser distribuidos en circuitos independientes. Gracias al diseño del perfil translúcido difusor, podemos conseguir líneas continuas de luz dando un acabado elegante y moderno. La iluminación puede ser blanca, RGB O RGBW lo cual permite cambiar el color de la luz.
ILUMINACIÓN LED BLANCA
ILUMINACIÓN RGB – RGBW
MOTOR
El Pergolam acciona los grados de apertura de las lamas por medio de un motor telescópico de 24 V de 1600 N/m.
VENTAJAS
TRANSLAPE VIGA CANAL
Existe la posibilidad de colocar dos Pergolam juntos con el fin de alcanzar mayores longitudes de cubrimientos y para esto tenemos un sistema de unión a partir de un eje recibidor de doble entrada, el cual permite atornillar ambos rieles con un solo perno para evitar el distanciamiento por el espesor de las cabezas de los tornillos. En la junta superior de los dos rieles tenemos tres perfiles de traslapo para evitar filtraciones de agua en la unión, estos perfiles son dos ángulos y un perfil U.
SOLAPA A MURO
Tenemos casos en que la pérgola puede quedar encajonada por muros laterales, y para esto debemos impermeabilizar la entrada de agua de manera lateral, por esto hemos diseñado el perfil solapa a muro con el fin de tapar esta abertura sin tener que unir la solapa directamente al riel, evitando que la silicona se despegue por el movimiento normal de la pérgola, para esta unión se usa un perfil solapa a muro y un ángulo en aluminio.
SOLAPA A MURO
En Pergolam tenemos el accesorio babero canal, el cual permite proteger el espacio cubierto de posibles salpicaduras de agua que se ocasionan por el rebote de la lluvia desaguada a la canal.
TOSCANA DYNAMIC
APP TOSCANA DYNAMIC
Nuestra App esta disponible en Google Playstore y Appstore para Dispositivos Android Y IOS. Con esta App tendrás acceso a un mundo de posibilidades para configurar tus ambientes. Nuestro exclusivo dispositivo Toscana Dynamic tiene certificación FCC y CE.
CONTROL POR PULSADOR
En caso de una falla de internet y de radio frecuencia existe la opción de conectar un pulsador para aperturar y cerrar la pérgola.
ASISTENTES GOOGLE HOME Y ALEXA
Controla la pérgola a través de comandos de voz utilizando los asistentes de Google Home y Amazon Alexa.
CONTROL REMOTO
En caso de una falla en el internet se podrá controlar la pérgola a través del control remoto. Con un mismo control se pueden manejar varios Toscana Dynamic.
WEB (QR)
Funciona para tener control total de la pérgola sin necesidad de descarga la APP en tu dispositivo móvil o computador.
OTRAS DOMOTICAS
El Smart Hub Toscana Dynamic tiene la posibilidad de conectarse a cualquier otra domótica disponible en el mercado.
ILUMINACIÓN
Se podrá administrar hasta 4 canales de iluminación de la pérgola, permitiendo el encendido, apagado, dimerización y selección de color de la luz W, RGB, RGBW y SPOTS
ESCENARIOS
Crea diferentes escenas mezclando todas las opciones de la pérgola definiendo como, cuando y durante cuanto tiempo.
MOTORIZACIÓN
Podrá controlar la apertura y cierre de toda la pérgola, además de los cerramientos perimetrales en caso de que el cliente lo desee.
VIDEO
Podrá conectar cualquier cámara de video IP y visualizarlas a través de nuestra APP.
SENSORES
ESTACIÓN METEREOLÓGICA
Incluye anemómetro, pluviómetro, higrómetro, dirección de viento y alimentación de energía a través de panel solar con batería de respaldo en caso de que las condiciones atmosféricas que no permitan la carga solar.
SENSORES
Como sistema de protección se incluyen sensores de temperatura y ruptura de correa, permitiendo evitar fallos mecánicos que dañen la pérgola. Opcionalmente, el cliente podrá adicionar sensores especializados permitiendo una mayor protección en condiciones climáticas extremas.
SENSOR DE NIEVE
Permite determinar la altura de la nieve en milímetros encima de la pérgola, además en la app podrás revisar el registro histórico de cuanto tiempo estuvo y en que momento cayó.
DETECTOR DE HUMO
Alarma que detecta la presencia de humo en el aire y emite una señal acústica avisando del peligro de Incendio. Funciona a través de RF(Radio Frecuencia)
CALIFICACIÓN DEL PRODUCTO SEGÚN LA PRECIPITACIÓN
| COLOR | INTES.(mm/h) | TIPO DE PRECIPITACIÓN | CALIFICACIÓN DEL PRODUCTO |
|---|---|---|---|
| Mayor a 250 | Granizo de gran tamaño | ||
| Mayor a 250 | Torrencial y granizo | ||
| 100 a 250 | Torrencial y prob. Granizo | ||
| 40 a 100 | Lluvia muy fuerte a torrencial | ||
| 16 a 40 | Lluvia fuerte |
Apto |
|
| 6´5 a 16 | Lluvia moderada | ||
| 2´5 a 6´5 | Lluvia ligera | ||
| 1 a 2´5 | Lluvia débil | ||
| 0´4 a 1 | Lluvia muy débil | ||
| 0´1 a 0´4 | Traza de precipitación |
CALIFICACIÓN DEL PRODUCTO SEGÚN RESISTENCIA AL VIENTO
| A | B | C | D | E | F |
|---|---|---|---|---|---|
| >6 | 12 | Huracán | 118 + | ||
| >6 | 11 | Tempestad | 103 / 117 | ||
| >6 | 10 | Borrasca | 89 / 102 | ||
| >6 | 9 | Temporal | 75 / 88 |
Apto |
|
| 5 | 8 | Muy duro | 62 / 74 | ||
| 4 | 7 | Duro | 50 / 61 | ||
| 3 | 6 | Fuerte | 39 / 49 | ||
| 2 | 5 | Fresco | 29 / 38 | ||
| 1 | 4 | Bonacible | 20 / 28 | ||
| 0 | 3 | Leve | 12 /19 | ||
| 0 | 3 | Flojito | 6 / 11 | ||
| 0 | 3 | Ventolina | 1 / 5 | ||
| 0 | 3 | Calma | 0 / 1 |
A) Resistencia al viento según la norma 13561
C) Escala Beaufort
D) Viento
E) Km/h
F) Calificación del producto
